Untere Zufuhr Vibroflot-Ausrüstungs-gehende Stapel-Rahmen-Art für Feinkohle Clay Soft Soil Improvement

Stapel-Feld-Art BVEM-Unterseiten-Zufuhr Vibroflot gehende benutzt für weiche Bodenverbesserung des Feinkohlelehms

Schwingung-Unterseitenzufuhr ist eine Erweiterungsanwendung von tranditional vibroflotation, zum der anwendbaren Strecke vibroflotation Technologie zu erweitern.

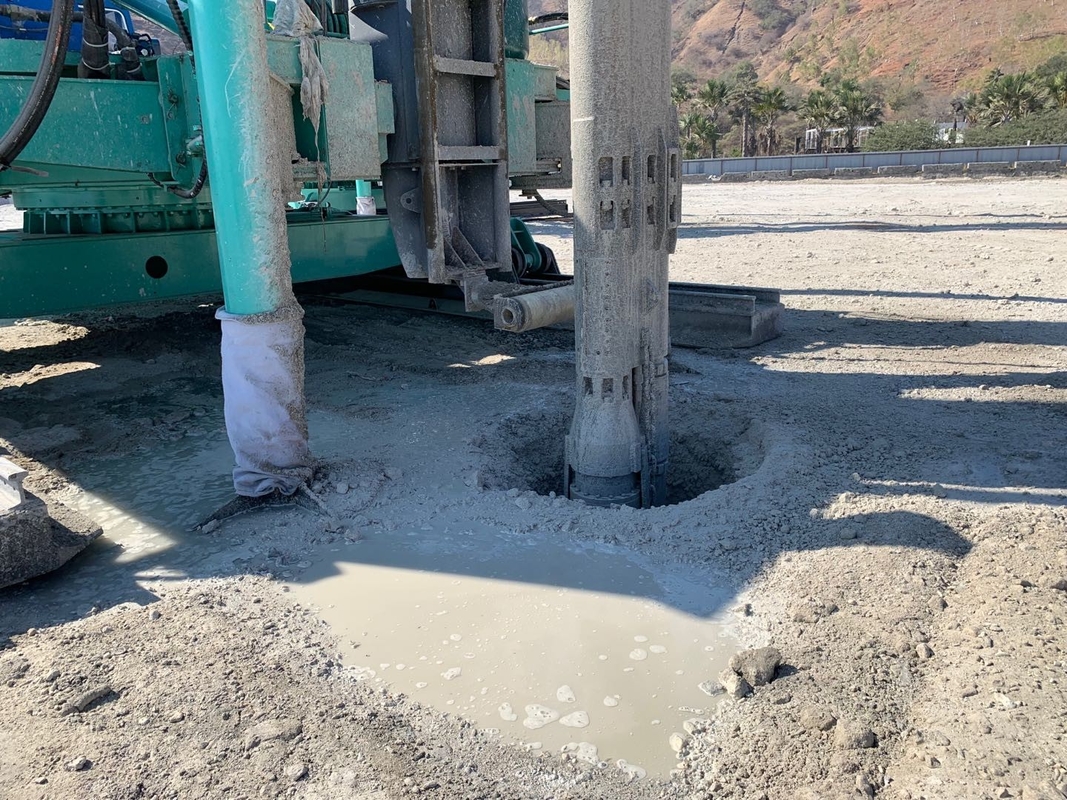

Eine spezielle vibroflotation Methode, die das direkte Erreichen des Füllmaterials in der unteren Position des Realzeitbohrlochs des Stapels verwirklichen kann machend durch die Förderleitung, die zur vibroflotation Ausrüstung befestigt wird und führt die Steinsäule- oder Sandstapelherstellung durch.

Entwicklung der unteren Zufuhr Vibroflotation:

1. Entend der anwendbare Bereich von vibroflotation, kann für Feinkohlebodenverbesserung, Offshorebau, trockenen Methodenbau und Projekt verwendet werden, die genau Steuerdurchmesser erfordern

2. Entsprechend Bedingung kann kundengebundene Ausrüstung verwirklicht werden, um Bau unter unterschiedlicher Situation durchzuführen

3. Ganzer Prozessbau-Datensatz und automatischer Bau können verwirklicht werden

4. Erleichtern Sie, um den Abfall des Steins zu verringern und Klima- und grünen Bau durchzuführen

5. Trocken, Wasser und Verknüpfung von air&water Methode kann verwirklicht werden

6. Kann pulverisierten Stein-coumn Bau verwirklichen

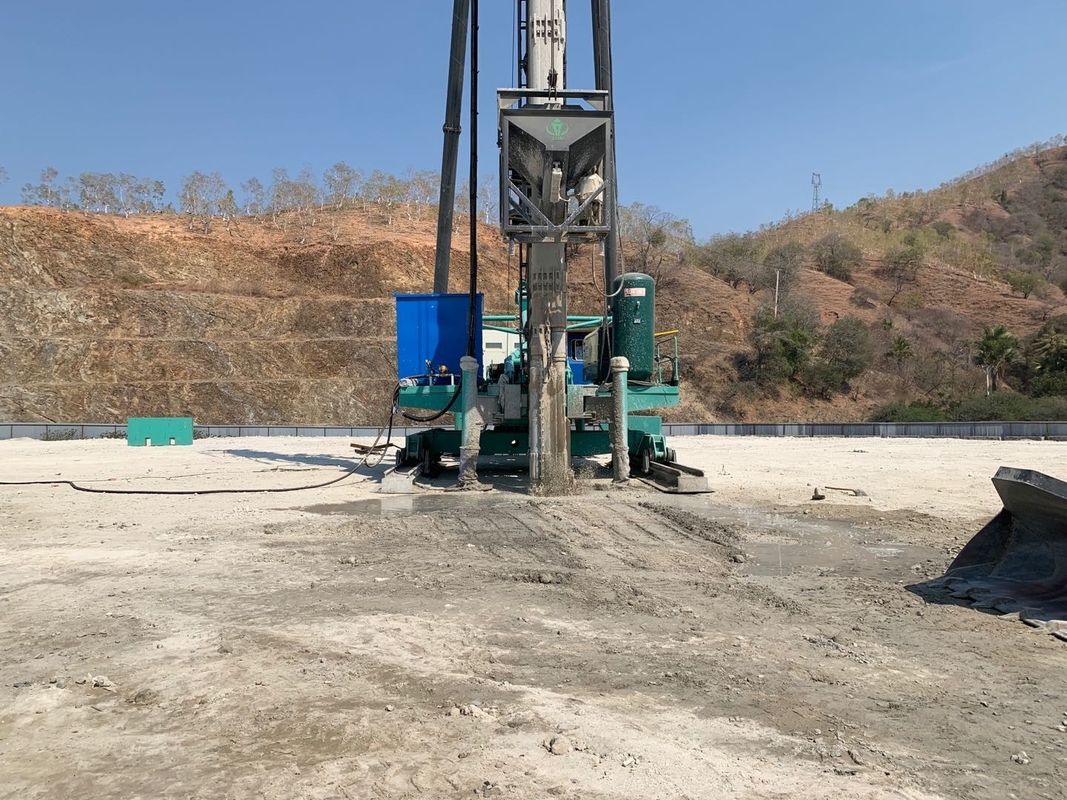

Unteres Zufuhr vibroflot gehende Stapel-Rahmenart

Strukturprofil

Die Hauptstruktur der gehenden Stapelrahmenart Unterseitenzufuhr vibroflot System:

1. Vibrator BJZC-BFS-400-180 mit doppelten verschlossenen Luftdruckhohlräumen entwarf.

2. Gehender Unterstützungswirt des Rahmens des Stapels ZB200 mit 38m Spalte

3. Spurhaltung des Trichters mit Tülle

4. Das automatische Kontrollsystem der Ganzprozeßbau-Qualität

Eigenschaft

1. Doppelte verschlossene Luftdruckhohlräume:

Wie Zeigung in Bild 2, das Positionssignal des doppelten Verschlussdruckhohlraumes, der durch den Sensor reflektiert wird, um die obere Kammertür und die Unterhaustür abwechselnd anzuzeigen offen und nah sind, ein bestimmter Luftdruck, immer in der Stanzenrohrleitung aufrechterhalten wird, um das schnelle Fallen von Steinen sicherzustellen.

Im Offshorebereichsbau kann es das äußere Wasser effektiv vermeiden, das in die Rohrleitung gießt oder sogar zurück zu dem Hohlraum fließt. Diese Systemanlagen sind in den Projekten mit großer Stapeltiefe oder Unterwasser-vibroflotation Steinsäuleprojekten weitverbreitet.

2. Gehender Stapelrahmen:

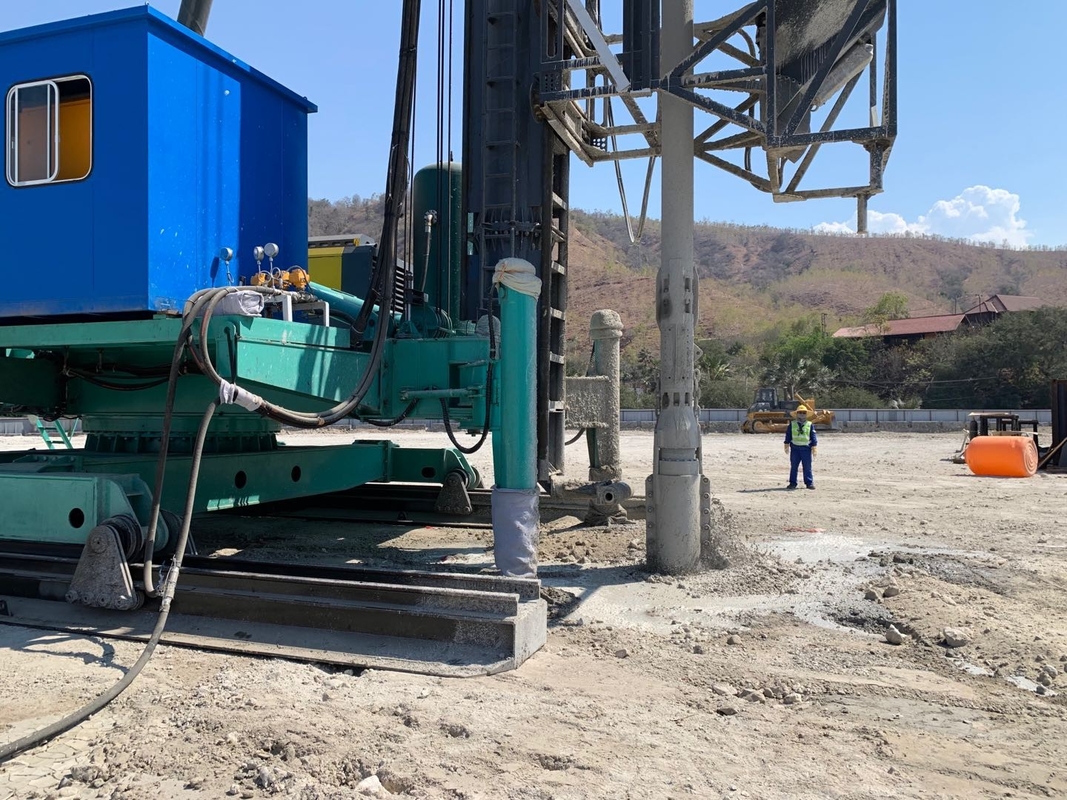

Der Grundrahmen kann sich nicht nur bewegen und 360 Grad mit dem Vibrator drehen, aber alle Baugeräte (Luftkompressor, Luftspeicherbehälter, Generator, Schaltschrank, etc.) auf einer Plattform als Ganzes auch bewegen, um Anhäufung des großen Gebiets pro Einheit zu verwirklichen und den Zeitverbrauch jeder zusätzlichen Ausrüstung des Baus zu vermeiden, die mit dem Stapel sich bewegt. Im umfangreichen Landbau kann er Zeit und Kosten effektiv sparen und Bau-Leistungsfähigkeit verbessern.

3. Spurhaltung des Trichters mit Tülle:

Die bewertete Eimerkapazität des anhebenden Trichters ist 1.2m3, und die interne Steigung ist größer als der Restwinkel des Steins, materielle Füllung glatt sicherzustellen. Die materielle Tür, die durch Luftzylinder gesteuert wird, kann die aufeinander folgende Öffnung der Trichtertür verwirklichen und Stanzenrutsche.

Es wird zur Bahn befestigt und schiebt auf und ab unter die Aktion des anhebenden Stahldrahtseiles der zusätzlichen Handkurbel und macht den ganzen Fütterungsund Beförderungsstabileren, bequemen und leistungsfähigen prozeß.

4. Automatisches BauDatenaufzeichnungs-Managementsystem:

Es kann die Fernsteuerungsfunktion der multi Ausrüstung wie Vibratoranfang verwirklichen und -halt, Stapelqualitätsparametereinstellung, Fütterung und Ventile. Während des Baus werden verschiedene Bauparameter einschließlich die Menge des Füllers in der Realzeit notiert, um die ganze Prozessüberwachung zu verwirklichen, den Bauprozess und genauen Bau sicherzustellen steuern.

Anwendungs- und Bau-Leistungsfähigkeit

Das Produkt ist erfolgreich am Landbau des unteren verpackenden vibroflotation Bauvorhabens des neuen Containerbahnhofs in Tiba-Bucht, Osttimor angewendet worden. Die Gesamtanzahl von Kiesstapel ist ungefähr 37000. Der Stapeltiefenbereich ist 15 | 21 m, das durchschnittliche Loch, das Zeit macht, ist 15 | Minute 25, ist die Verschlüsselungszeit 30 | Minute 35, ist die Arbeitszeit des ganzen Stapels 50 | Minute 70 und der maximale Durchdringen SPT-Wert ist mehr als 50 Schläge.

Unterer Zufuhr vibroflot Systemhersteller--Beijing Vibroflotation Engineering Machinery Co.,Ltd (BVEM)

Jahre 1.Ten R&D auf unterem Zufuhrsystem, erster ganzer Satz unteren Zufuhr vibroflot Lieferanten, der hohes Niveau in China darstellen kann

2. Leiter-Herausgeber Chinas elektrisches vibroflot Herstellungsstandards

3. Forscher und Entwickler vibroflotation ganzer Prozessqualitätskontrolle und Management

4. China-Drei-Schlucht Prject, Hong Kong-Zhuhai-Macao Bridge und Dutzende anderer bedeutender inländischer Projektteilnehmer und technischer Durchbrüche
